Abzugstrainer DPT1118 Wlan

Ein System zur Optimierung des Abzugsvorgangs beim Sportschießen

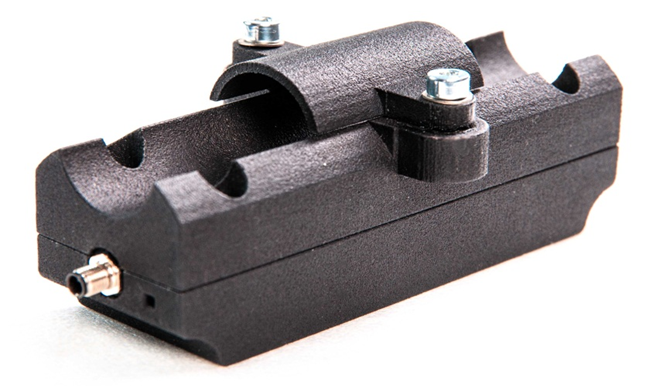

Gehäuse




Mit diesem Messsystem werden
    - die Abzugskraft,
    - der Schusszeitpunkt,
    - die horizontale und die
    - vertikale Bewegung der Sportwaffe
während des Abzugsvorgangs aufgezeichnet und grafisch dargestellt.




Technische Daten:
  • Gehäusedimensionen: H = ca. 35 mm x L = ca. 105 mm x B = ca. 35 mm
  • robuster Abzugssensor, Messbereich bis 10 Newton (entspricht ca. 1000g)
  • Betrieb mit Lithium-Akku, Laufzeit ca. 3 Std.
  • Ladung über USB-Micro-Buchse per USB-Netzteil, Powerbank o.ä.
  • Verbindung zum anzeigenden Gerät (PC/ Notebook/ Tablet/ Smartphone) per Wlan
  • Anzeige der Messwerte über Webbrowser

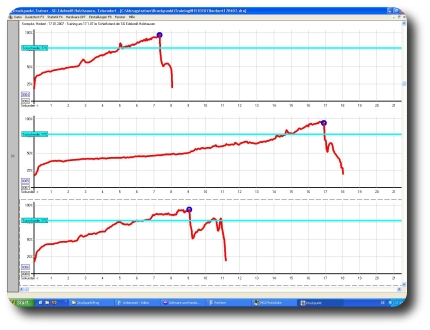

  • grafische Darstellung des Abzugsdrucks über die Zeitachse, Markierung des Schusses, grafische Darstellung der Bewegung in eigenem Fenster und über die Zeitachse
  • Tonunterstützung mit einstellbarem Frequenzbereich und einstellbarer Abschaltschwelle
  • Anzeige des Akkuzustandes, Warnung und Abschaltung bei Unterspannung
  • nachträglicher Ablauf der gespeicherten Datensätze
  • umfangreiche Analysemöglichkeiten
  • einfaches Firmware-Update

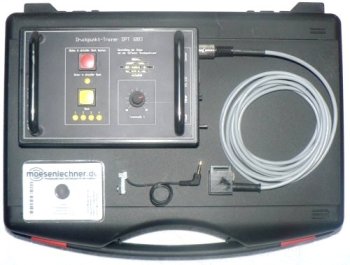

Lieferumfang:
Transportkoffer, Abzugstrainer, Lithium-Akku, Abzugssensor mit Anschlusskabel ca. 60 cm, Werkzeug zum Wechseln des Abzugs, Ladegerät, Bedienungsanleitung DE, EN

Betrieb:

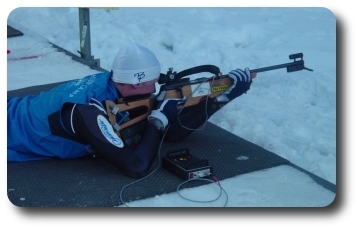

Das Gerät wird vorne am Gewehrlauf montiert, das Abzugszüngerl gegen den Abzugssensor getauscht. Nach dem Einschalten wird vom Abzugstrainer ein WLAN Access Point aufgebaut.
Mit einem Notebook, Tablet, PC oder Smartphone stellt man eine Verbindung zum Wlan mit dem Namen ‚Abzugstrainer‘ her, öffnet einen Browser (Firefox, Chrome, Safari) und gibt dort die IP-Adresse des Abzugstrainers ein.
Die Messdaten werden dauerhaft gespeichert und grafisch aufbereitet im Browserfenster angezeigt.
Auch verschiedene Einstellungen sind dort möglich. U.a. können die Messwerte für weitergehende Analysen und Darstellungen als Datei im csv-Format exportiert werden.



Die aktuelle Betriebssoftware steht hier zum Download bereit:

Download der aktuellen Firmware ( V20.02 )

Germany Anleitung Software-Update

Uk Software update procedure
