Die Zusatzplatine

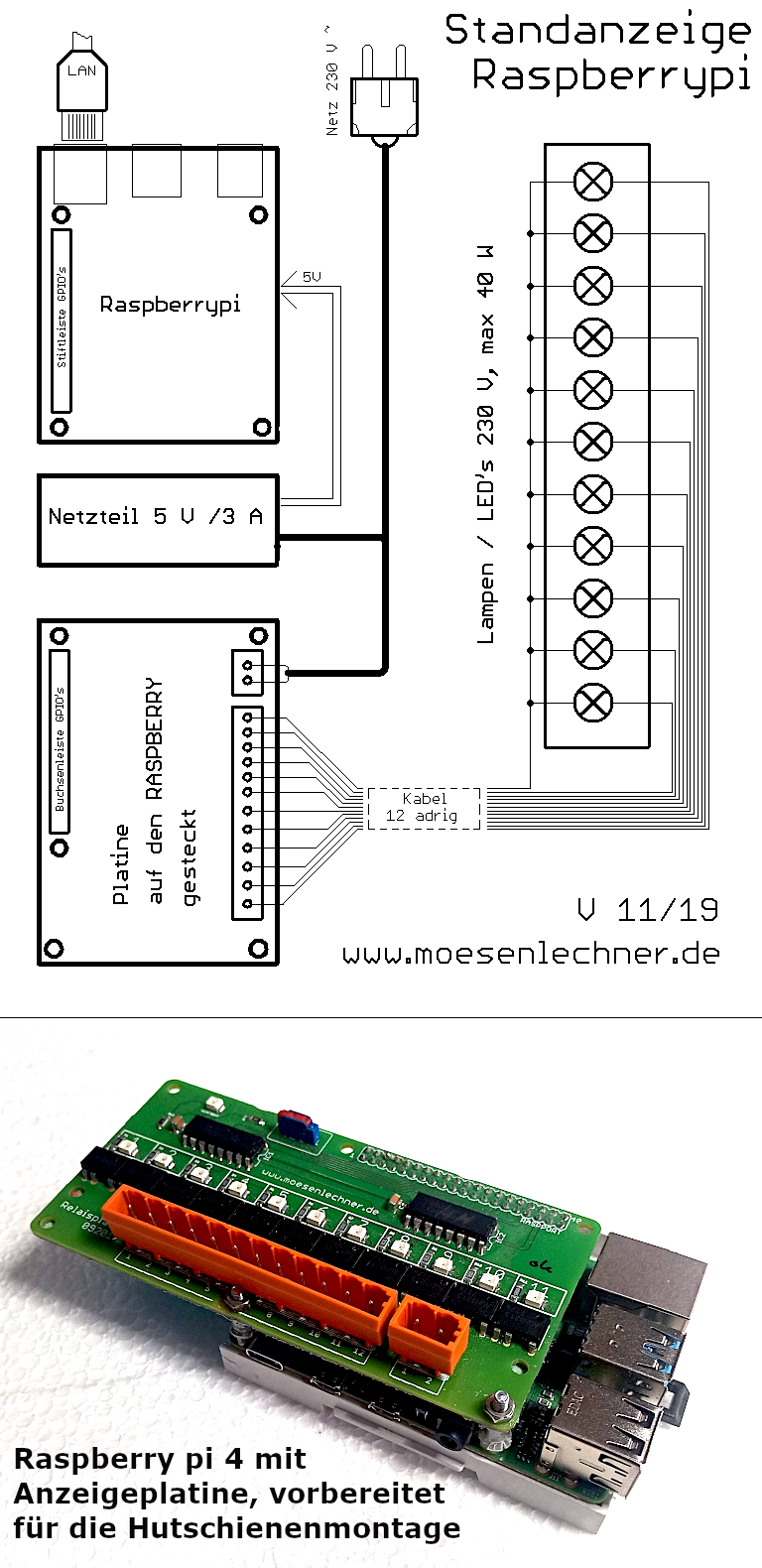

Die Platine wird auf die Stiftleiste eines Raspberry pi, Typ 3, 3+ oder 4 gesteckt und schaltet potentialgetrennt für 11 Kanäle
Wechselspannungslampen / LED's mit einem maximalen Strom von 0,2 A bei 230 V ~. Mit diesen wird die Belegung der Meyton-Messrahmen angezeigt.
Jedem Kanal ist auch auf der Platine eine LED zugeordnet, die der Kontrolle des jeweiligen Schaltzustandes dient.
Den Takt der Websocket-Abfrage zeigt eine weitere LED an. Die im Hintergrund laufende Steuersoftware stellt nach einem Verbindungsabbruch selbsttätig einen neuen Connect zum Meyton-Server her.
Ein kurzes Aufblitzen aller Kanäle zeigt einen Verbindungsfehler an.
Mit einem Umschalter auf der Platine kann die Anzeige invertiert werden, d.h. wahlweise leuchten die Anzeigelampen bei den freien oder bei den belegten Ständen.
Die Platine wurde für unseren Schießstand mit 11 Ständen entwickelt. Hier ein Link auf eine zip-Datei, die das Schaltbild und das Platinenlayout im Eagle- und im pdf-Format enthält:
Relaisplatine_DIL8_0218.zip.
Gerne sind wir bei der Anpassung an andere Gegebenheiten behilflich.
Inzwischen existiert auch eine Platine mit 20 Kanälen. Auf Anfrage stellen wir gerne das Eagle-Layout samt Schaltbild zur Verfügung. Auch bei der Anpassung der Steuersoftware
helfen wir gerne.
Warnhinweis:
An einem Teilbereich der Platine liegt Netzspannung an. Deshalb sollten nur erfahrene Elektroniker mit ihr umgehen.
Alle netzspannungführenden Lötpunkte befinden sich auf der Unterseite der Platine. Dieser Bereich sollte zwecks Berührungssicherheit durch mehrere Lagen isolierendes Klebeband abgedeckt werden.
Wir übernehmen keinerlei Haftung für irgendwelche Schäden, die durch den Umgang mit der hier beschriebenen Schaltung entstehen.
